Novo Desafio para a BGKLM Engenharia

Neste ano de 2015, a BGKLM Engenharia recebeu um novo desafio:

Projetar e construir um modelo reduzido (maquete) de um sistema de tratamento de

esgoto doméstico, constituído de tanque séptico, de tratamento complementar e disposição final, constituído de sumidouros.

Confira todo o processo em nosso blog: (Modelo de Um Sistema de Tratamento de Esgoto):

http://tratesgotodomestico.blogspot.com.br/

Fim do Projeto Integrador

No dia 05/12/2014 ocorreu a apresentação do projeto e a entrega do relatório final. Houve também a prova de capacidade portante e a ponte da BGKLM Engenharia rompeu ao atingir a marca de 50Kg suspensos. A ponte cedeu em um dos nós, devido à cola Durepóxi, utilizada para as junções.

Atividades da 6ª Semana

Nestes últimos dias, a equipe deu finalização à ponte de palito de churrasco de madeira e fez os ajustes finais no protótipo para que a ponte fosse aprovada completamente, no dia 28/11.

Para colagem dos nós foi utilizada a cola do tipo durepóxi.

Figura 31: Lados Totalmente Concluídos

Fonte: Própria

Figura 32: Conferência de Simetria

Fonte: Própria

Figura 33: Pesagem dos Lados

Fonte: Própria

Figura 34: Junção dos Lados

Fonte: Própria

Figura 35: Lados Colados

Fonte: Própria

Após a finalização das colagens de palito e nós, foi possível, então, colar os tubos de PVC, para servirem de apoio para a ponte, e o vergalhão, no qual os pesos serão pendurados.

No dia 26/11, a ponte foi finalizada com êxito, cumprindo, assim, as especificações do projeto. Então, começou-se a fazer o relatório final e o planejamento do vídeo e dos slides que serão apresentados no dia 05/12, na Faculdade de Tecnologia Senai Cimatec.

Figura 36: Início do Relatório Final

Fonte: Própria

No dia 27/11, a BGKLM Engenharia testou a eficiência da ponte nos critérios estabelecidos pelo Projeto Integrador, como: comprimento, altura, largura, suporte do peso mínimo exigido (10 kg) e massa da ponte total.. Notou-se, assim, que cumpre todas as exigências.

Logo, no dia 28/11, a ponte foi entregue à Faculdade de Tecnologia Senai Cimatec para confirmar a eficiência do protótipo nas exigências já citadas acima.

Figura 37: Teste Oficial dos 10 kg

Fonte: Própria

 Figura 38: BGKLM Engenharia

Fonte: Targino Amorim

 Dessa maneira, como esperado, a equipe obteve total aprovação neste dia.

Atividades da 5ª Semana

Nesta semana, nos dias 17 a 19 de novembro, nas aulas de Modelagem da Informação da Construção, a equipe finalizou o projeto da ponte em Revit. Assim, o projeto foi entregue à professora Carla Simões, via Dropbox, na quarta-feira.

    Figura 24: Continuação do Projeto em Revit

Fonte:Própria

  Figura 25: Projeto em PDF Sendo Criado

Fonte:Própria

Durante a semana, o grupo marcou reuniões a fim de encerrar a construção dos dois lados da ponte.



 Figura 26: Selecionando e Lixando Palitos

       Fonte:Própria

Figura 27: Diagonais Sendo Finalizadas

           Fonte:Própria

                                              Figura 28: Bases Superior e Inferior Sendo Criadas

Fonte: Própria

Figura 29: Bases Superior e Inferior Finalizadas

Fonte:Própria

Figura 30: Lados da Ponte Finalizados

Fonte: Própria

Após essas atividades, marcou-se com o orientador da equipe, Targino Amorim, uma reunião no TheoPrax, na segunda-feira da semana seguinte, para a realização dos retoques finais da ponte.

Atividades da 4ª Semana

Na quinta-feira, dia 14, inciou-se o projeto em Revit com o auxílio das aulas de Modelagem da Informação da Construção. A entrega foi adiada para a semana seguinte.

Figura 21:Início do Projeto em Revit

Fonte Própria

O grupo se reuniu para dar prosseguimento ao trabalho. Decidiu-se, então, pesar os tubos de palito que já haviam sido feitos, no entanto, percebeu-se que ao construir a ponte com 30 cm de altura, a sua massa seria superior 1 Kg.

Dessa maneira, a equipe reuniu-se com o professor Targino Amorim no Laboratório do TheoPrax da Faculdade de Tecnologia Senai Cimatec com a finalidade de buscar soluções para o problema encontrado.

Mudou-se, assim, a atura da ponte para 18 cm, refez-se os cálculos e o centro de massa com base na nova altura estabelecida. Logo depois, montou-se todos os tubos diagonais de palito

Figura 22: Novo Projeto no AutoCad

Fonte: Própria

Figura 23: Tubos Diagonais de Palito

Fonte:Própria

Atividades da 3ª Semana

Após a avaliação do protótipo, percebeu-e que a equipe cometeu alguns erros na sua montagem, como:

Falta de simetria entre os dois lados;

Defeitos na colagem dos nós.

Assim, para a construção da ponte real, os erros foram analisados e corrigidos em equipe, com o objetivo de aperfeiçoar o trabalho a ser feito.

Inicialmente, escolheu-se o formato de trapézio para ser a vista lateral da ponte. Logo depois, calculou-se o centro de massa.

Figura 17:Cálculo do Centro de Massa

Fonte: Própria

Então, nos dias 6, 7 e 8 de novembro, começou-se a montagem da ponte pelas partes diagonais para melhor encaixá-las e colá-las na base inferior.

Figura 18: Colagem das Emendas

Fonte: Própria

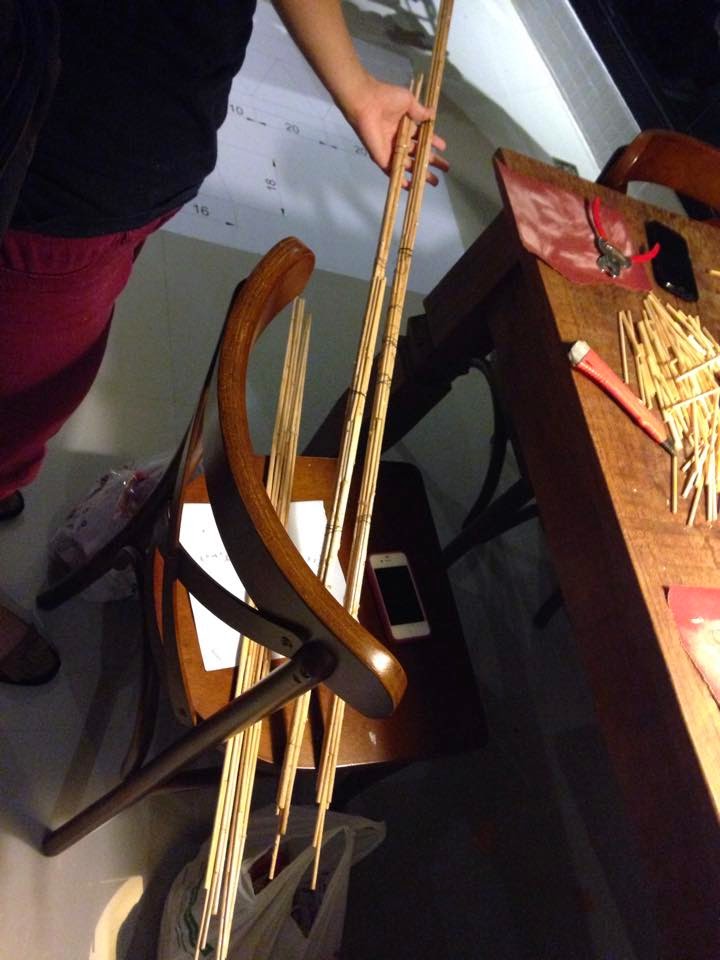

 Figura 19: Tubo Confeccionado

Fonte: Própria

 Figura 20: Tubos Diagonais

Fonte: Própria

Construção do Protótipo de um Palito

Construção do protótipo de um palito para testar o comportamento real da ponte em escala reduzida;

Figura 12: Montagem de um dos Lados da Ponte

Fonte: Própria

Figura 13: Término da Colagem de um dos Lados do Protótipo

Fonte: Própria

Figura 14: Colagem dos Membros que Ligam um Lado ao Outro da Ponte

Fonte: Própria

Figura 15: Término da Colagem da Ponte

Fonte: Própria

Figura 16: Visualização da Ponte

Fonte: Própria
